石油固控設備型號:RLZCQ
品牌:瑞琳
產體，對于恢復泥漿的比重，穩定泥漿性能，有很重要的作用。是探井、超深品
特點:瑞琳科技生產的真空除氣器可以快速去除侵入到鉆井液中的各種氣井欠平衡井工程不可缺少的設備。

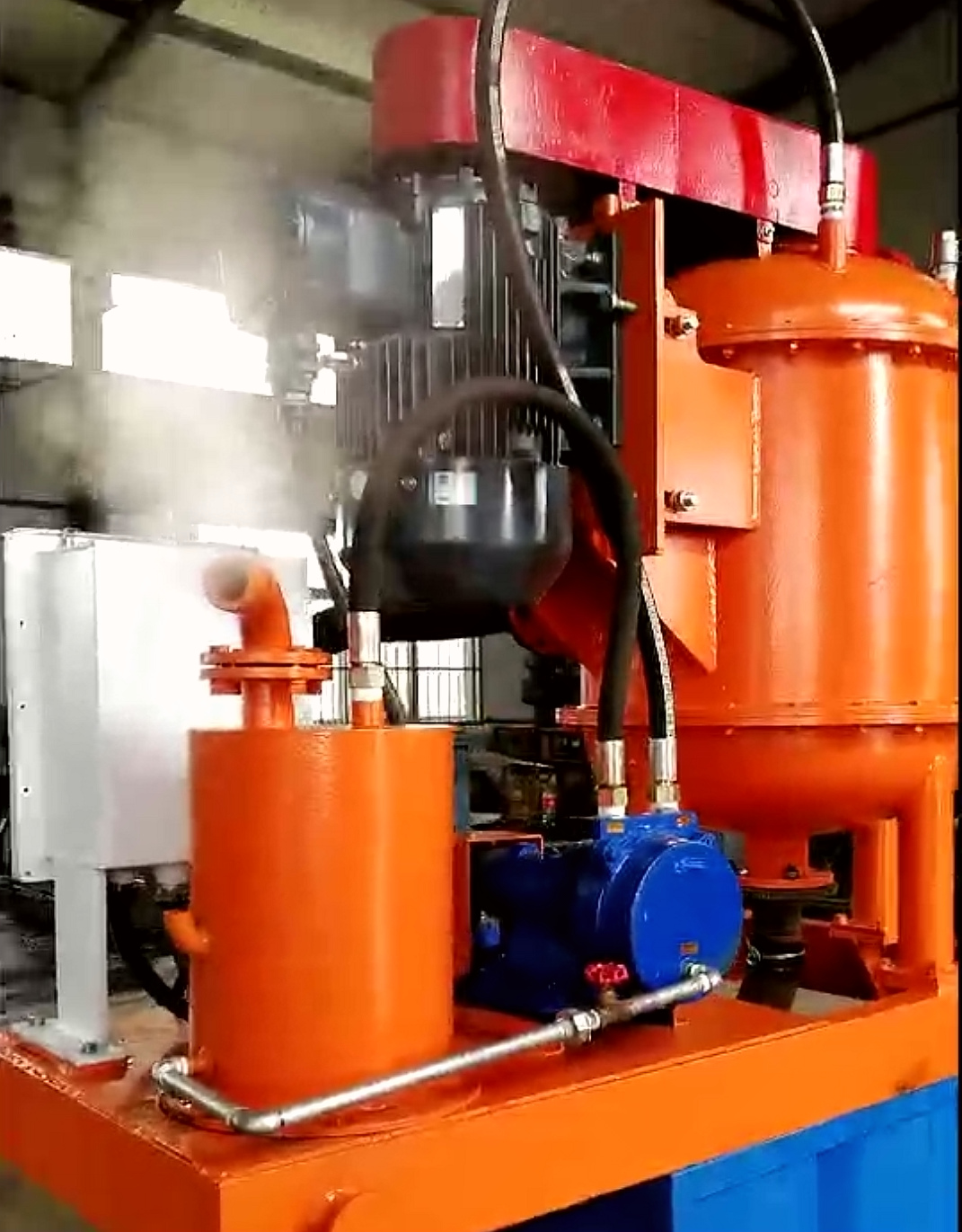

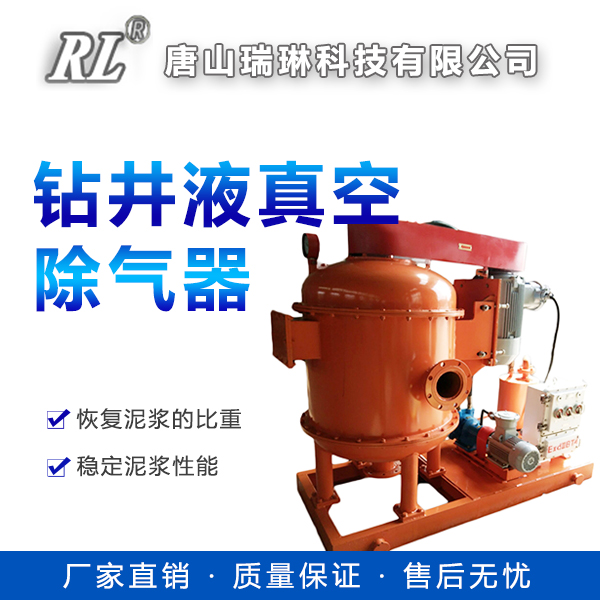

ZCQ系列真空除氣器(Vacuum Degasser)是一種用于處理侵氣鉆井液的新型專用設備，又叫負壓除氣器，可以快速去除侵入到鉆井液中的各種氣體，對于恢復泥漿的比重，穩定泥漿性能，有很重要的作用。同時可作為大功率的攪拌器使用，適用于各類泥漿循環凈化系統的配套。該設備屬于負壓式除氣器，科學合理的設計結構，能實現氣液有效分離，濾掉雜質，保證排氣管始終通暢。
真空除氣器工作原理
真空除氣器即利用真空泵的抽吸作用，在真空罐內造成負壓區，泥漿在大氣壓的作用下，通過吸入管進入轉子的空心軸，再由空心軸四周的窗口，呈噴射狀甩向灌壁，由于碰撞及分離輪的作用，使鉆井分離成薄層，浸入泥漿中的氣泡破碎，氣體逸出，通過真空泵的抽吸及氣水分離器的分離，氣體由分離器的排氣往安全地帶，泥漿則由葉輪排出罐外。由于主電機先行啟動，與電機相聯的葉輪呈高速旋轉狀態，所以泥漿只能從吸入管進入 罐內，不會從排液管被吸入。
ZCQ 真空除氣器技術參數
|
型號 |
ZCQ240 |
ZCQ270 |
ZCQ300 |
ZCQ360 |
|
主體罐直徑 |
700mm |
800mm |
900mm |
1000mm |
|
處理量 |
≤240 m3/h |
≤270 m3/h |
≤300 m3/h |
≤360 m3/h |
|
真空度 |
0.030～0.045MPa |
0.030～0.050MPa |
0.030～0.055MPa |
0.040～0.065MPa |
|
傳動比真空度 |
1.68 |
1.68 |
1.68 |
1.72 |
|
除氣效率 |
≥95% |
≥95% |
≥95% |
≥95% |
|
主電機功率 |
15kW |
22kW |
30kW |
37kW |
|
真空泵功率 |
2.2kW |
3kW |
4kW |
5.5kW |
|
葉輪轉速 |
860/r/min |
870/r/min |
876/r/min |
880/r/min |
|
外形尺寸 |
1750×860×1500 |
2000×1000×1670 |
2250×1330×1650 |
2400×1500×1850 |
|
重量 |
1100kg |
1350kg |
1650kg |
1800kg |
